Ударный беспилотный авиационный комплекс «ЧЕКАН В»
Назначение
Ведение воздушной разведки и поражение неподвижных и малоподвижных целей: открыто расположенной живой силы и легкоуязвимой техники в светлое и темное время суток на расстоянии до 25 км от наземного пункта управления. Ударный БЛА из состава комплекса ориентирован на одноразовое применение с возможностью отмены полетного задания с посадкой «по-самолетному» в пределах прямой радиовидимости, оснащен системой защиты от самопроизвольного подрыва. Тактический радиус действия до 25 км.

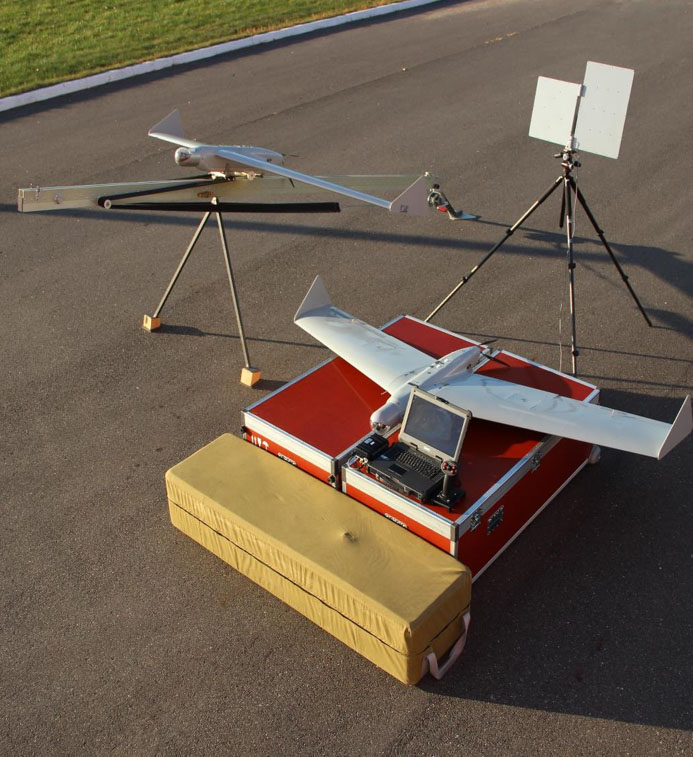

В состав комплекса входят:

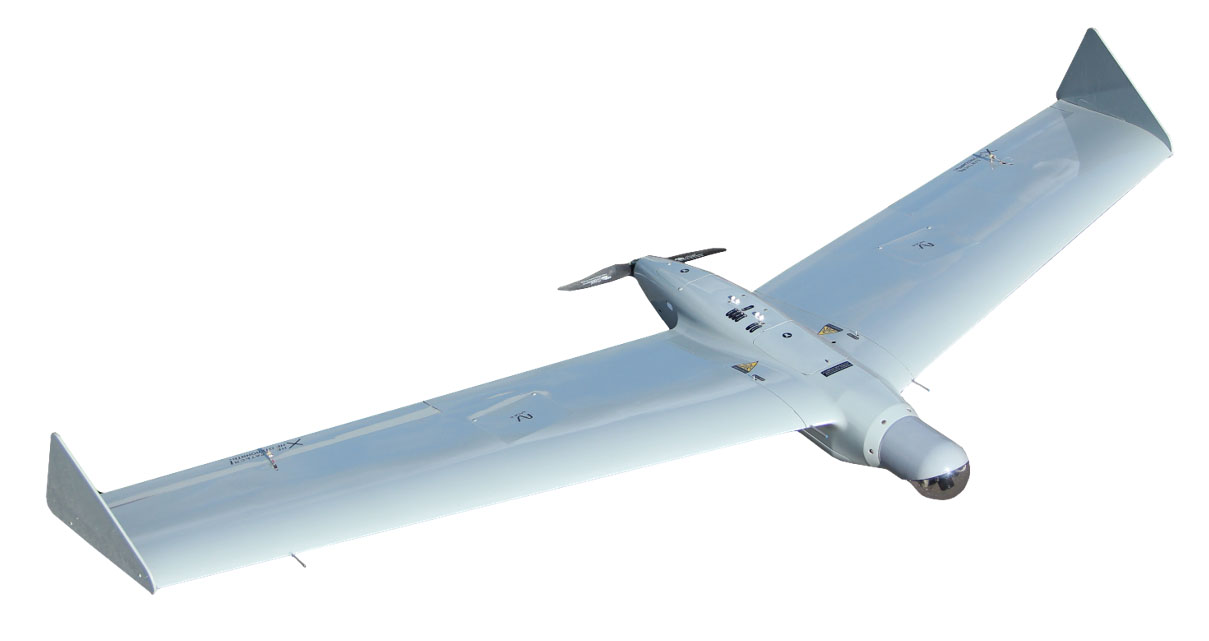

- Ударный беспилотный летательный аппарат одноразового применения – 2 шт.;

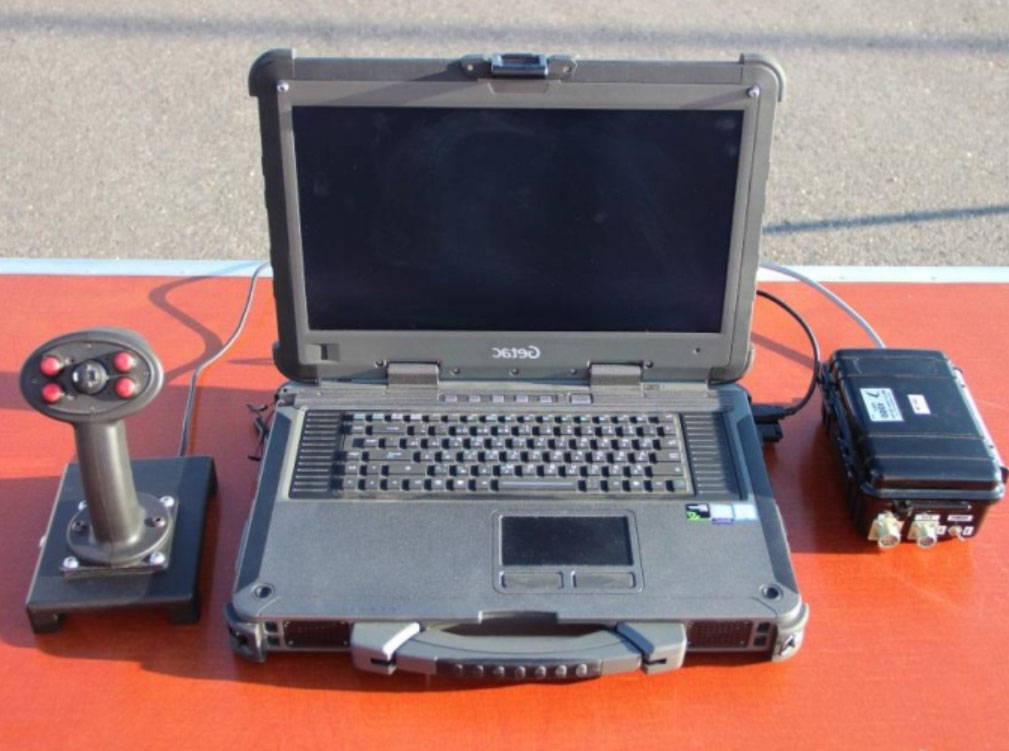

- Наземный пункт управления – 1 шт.;
- Пусковая установка – 1 шт.
Максимальная взлетная масса БЛА – 13 кг.
Осколочно-фугасная боевая часть массой 2,4 кг с организованным образованием осколков расположена внутри фюзеляжа БЛА.
Взлет БЛА осуществляется с помощью пусковой установки.
Время развертывания УБАК – 30 мин., время повторного применения УБЛА – 10 мин.
Состав боевого расчета при стационарном базировании 5 человек:
- командир расчета;
- оператор БАК;
- техник БАК;
- техник пусковой площадки;
- техник антенного поста.
Способ перемещения (транспортировки): возимый, любым видом транспорта (в состав комплекса не входит).
Основные тактико-технические характеристики
|
Масса БПЛА, кг |
13 |
|
Габаритные размеры БПЛА, не более, м, |
1,2х2,8х0,5 |
|
Максимальная продолжительность полета, мин |
90 |
|
Тактический радиус действия при поражении целей и ведении разведки, км |
до 25 |
|
Крейсерская скорость полета, км/ч* |
88±2 |
|
Максимальная высота полета, не менее, м* |
1000 |
|
Высота ведения разведки, м* |
200±50 |
|
Высота начала пикирования при атаке цели, м* |
от 150 до 200 |
|
Скорость при пикировании, км/ч* |
до 140 |
|
Количество одновременно управляемых БПЛА, шт. |
1 |
|
Способ взлета |
с помощью катапульты |
|
Режим применения комплекса |
ручной, автоматический, автоматизированный |
|
Боевая часть |
БЧОФ-2 |
|
Тип боевой части |
ОФ с организованным дроблением на осколки с круговым полем разлета |
|
Масса боевой части, не более, кг |
2,4 |
|
Масса взрывчатого вещества, не менее, г |
680 |
|
Количество организованных осколков, не менее, шт. |
550 |
|
Радиус разлета осколков с гарантированным поражением ростовой фигуры не менее двумя осколками, м |
5 |
|
* - характеристики для условий стандартной атмосферы по ГОСТ 4401-81 «Атмосфера стандартная. Параметры» |
|
