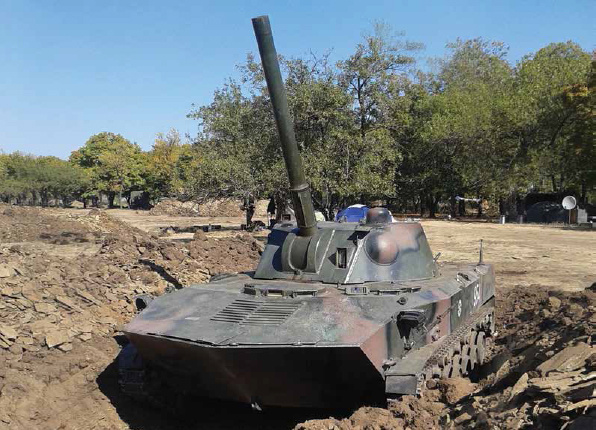

120-мм самоходное артиллерийское орудие 2С9 «Нона-С» предназначено для поражения открытой и укрытой живой силы, вооружения и военной техники противника на переднем крае и на глубину интересов батальона, а также имеет возможность разрушать оборонительные сооружения и уничтожать танки.
САО способно вести прицельную стрельбу прямой наводкой и с закрытых огневых позиций как минами, так и снарядами.
Корпус выполнен из сварных листов броневого алюминия. В передней части корпуса по центру расположено отделение управления с рабочим местом механика-водителя. Слева от механика-водителя расположено место командира САО. В средней части корпуса расположено боевое отделение, на крыше корпуса установлен поворотный погон с вращающейся башней. В боевом отделении размещены укладки со снарядами. В задней части корпуса находится моторно-трансмиссионное отделение с силовой установкой. Башня 2С9 сварная. Cлева от орудия установлено рабочее место наводчика с прицельными приспособлениями. Справа от орудия находится место заряжающего.
Основным вооружением САО 2С9 является 120-мм нарезная пушка-гаубица-миномет 2А51. Длина трубы составляет 24,2 калибра. На внутренней части ствола выполнено 40 нарезов постоянной крутизны.
Орудие имеет комбинированный полуавтоматический затвор с пластическим обтюратором пороховых газов, который одновременно является и досылателем выстрела в ствол. Досылка осуществляется с помощью сжатого воздуха.
САО оснащено тремя приборами наблюдения ТНПО-170А, расположенными перед люком механика. У люка командира также находятся два прибора ТНПО-170А и танковый перископ ТПК-2.
Применяемые боеприпасы:
• Осколочно-фугасный снаряд 3ОФ49 с контактным взрывателем 3В35;
• Осколочно-фугасный снаряд 3ОФ49 с радиовзрывателем АР-5;
• Активно-реактивный снаряд 3ОФ50;
• Все типы мин 120-мм калибра.
Возможны различные варианты по установке дополнительного приборного и аппаратного оснащения:
• Приборы ночного видения для вождения, сторожевого охранения;
• Навигационные системы;
• Система автоматического определения местоположения на местности ГЛОНАСС, GPS.
Тактико-технические характеристики
Дальность стрельбы ОФМ(ОФС)/ОФАРМ, км:
|
- максимальная
|
7,1 (8,8)/12,5
|
- минимальная
|
0,45 (1,7)
|
Скорострельность выстр./мин
|
7 – 8
|
Угол возвышения минимальный/максимальный, град
|
от –4 до +80
|
Угол горизонтального наведения, град
|
70 (+35)
|
Кучность стрельбы:
|
- по дальности
|
1/342
|
- по направлению, м
|
8
|
Калибр, мм/марка пушки
|
120/2А51
|
Масса ОФМ (ОФС), кг
|
16 (17,2)
|
Боекомплект (в т.ч. возимый боезапас), выстр.
|
80 (25/40)
|
Максимальная скорость, км/ч:
|
- на суше
|
60
|
- на плаву
|
9
|
Запас хода, км
|
500
|
Запас топлива, л
|
400
|
Глубина брода, м
|
плавает
|
Масса образца, т
|
8,5
|
Расчет, чел
|
4
|
