Назначение
Электронный тренажер переносного зенитного ракетного комплекса (ПЗРК) «Игла» (далее по тексту - тренажер) предназначен для обучения командира зенитного отделения и стрелка-зенитчика правилам боевой работы на ПЗРК «Игла».

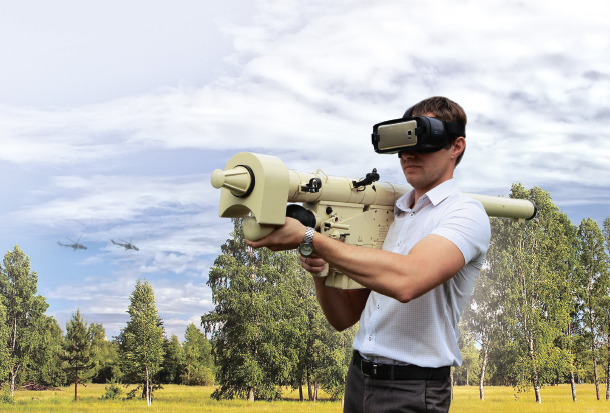

Высокое качество обучения обеспечивается за счет полного соответствия весогабаритных характеристик, органов управления и визуализации имитатора ПЗРК «Игла» и боевого образца.
Использование очков виртуальной реальности с высокоточными датчиками положения позволяет максимально передать смоделированную обстановку и действия обучаемого.
Тренажер позволяет стрелку-зенитчику отрабатывать следующие задачи:
• Поиск и визуальное обнаружение воздушных целей;
• Выбор режима работы бортовой аппаратуры управления полетом ракеты (обстрел цели на встречном или догонном курсе);
• Определение исходных данных для стрельбы и выбор момента включения наземного источника питания;
• Выбор режима работы пускового механизма («автомат» или «ручной»);
• Прицеливание и захват цели тепловой головкой самонаведения (ТГС) ракеты, оценка качества захвата;
• Определение момента пуска ракеты при стрельбе как по неманеврирующим целям, так и по целям, совершающим маневр (пикирование, кабрирование, курсом и высотой).
Состав:

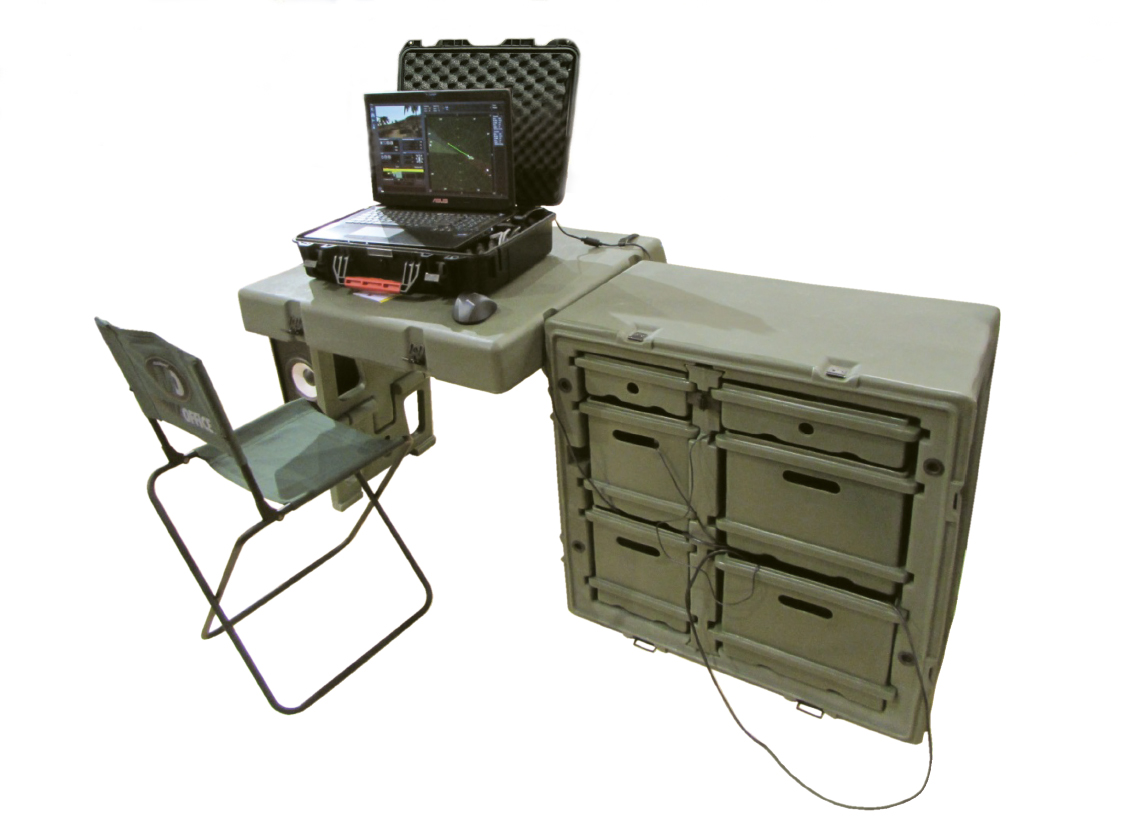

• Рабочее место инструктора - 1 к-т;
• Пульт командира - 1 к-т;
• Имитатор ПЗРК - 1 к-т;
• Переносной агрегат питания - 1 к-т;
• Стол-стеллаж - 1 к-т;
• Складной стул - 2 шт.
Конструкция рабочего места инструктора позволяет обеспечивать его работу по беспроводному каналу связи с тремя имитаторами ПЗРК, удаленными от него до 30 м.
Тактико-технические характеристики
| Площадь размещения, не более, м2 |
9 |
| Готовность к работе после включения, не более, мин |
5 |
| Продолжительность непрерывной работы, не менее, час |
8 |
| Электропитание, в том числе от агрегата питания: |
| • Напряжение, В |
220
|
| • Частота, Гц |
50
|
| Потребляемая мощность, кВт |
2 |
Рабочий температурный диапазон, °С
|
0…50 |
| Система диагностики |
встроенная |
| Система визуализации |
видео очки |
| Поле зрения: |
| • По азимуту |
360°
|
| • По углу места |
±90°
|
| Возможность объединения нескольких тренажеров |
дополнительная опция |
