Тренажер предназначен для обучения и совершенствования навыков стрельбы оператора противотанкового ракетного комплекса (далее по тексту – ПТРК) Конкурс (Конкурс-М) (далее по тексту – тренажер) на различной местности, в различных погодных условиях, днем и ночью. Тренажер обеспечивает выполнение оператором действий, аналогичных действиям на реальной пусковой установке, необходимых для распознавания и выбора целей, слежения за целями и поражения.

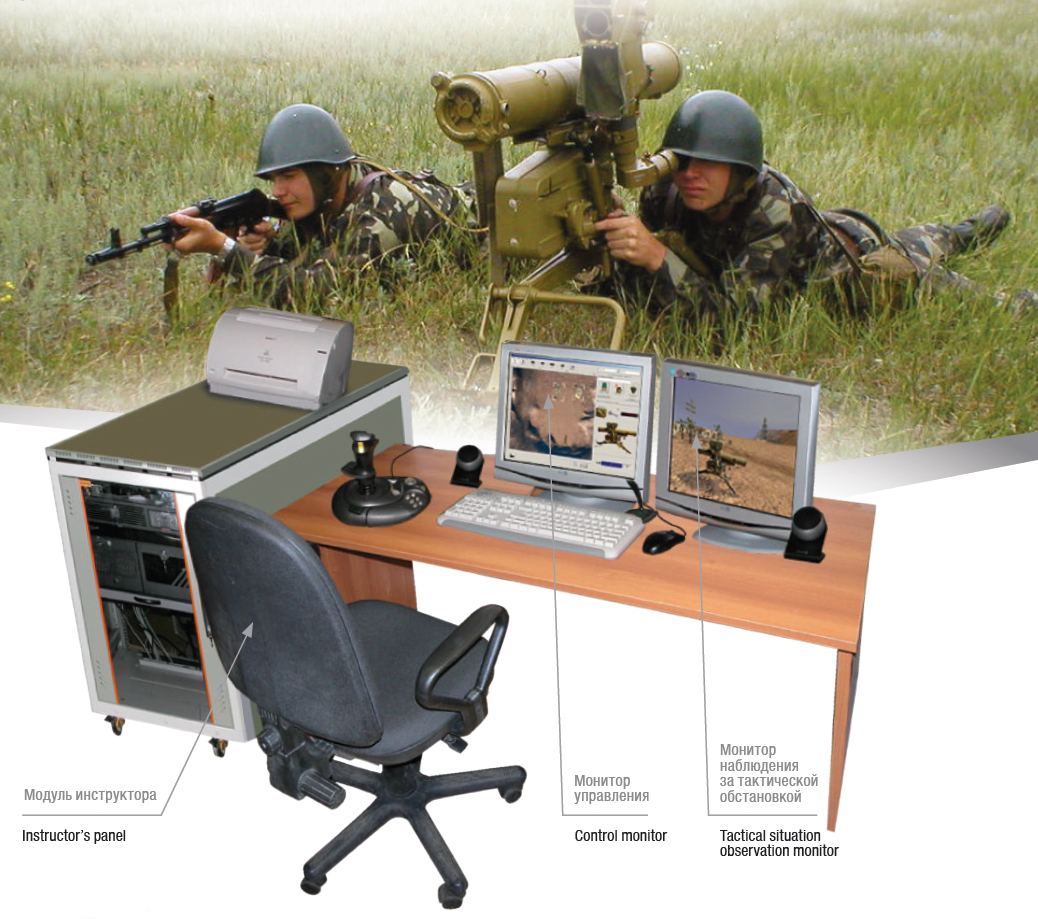

Тренажер является обучающим комплексом, состоящим из модуля инструктора и модуля оператора. Тренажер содержит компьютерное и электронное оборудование для сбора и обработки данных, формирования звуковых и видеосигналов.

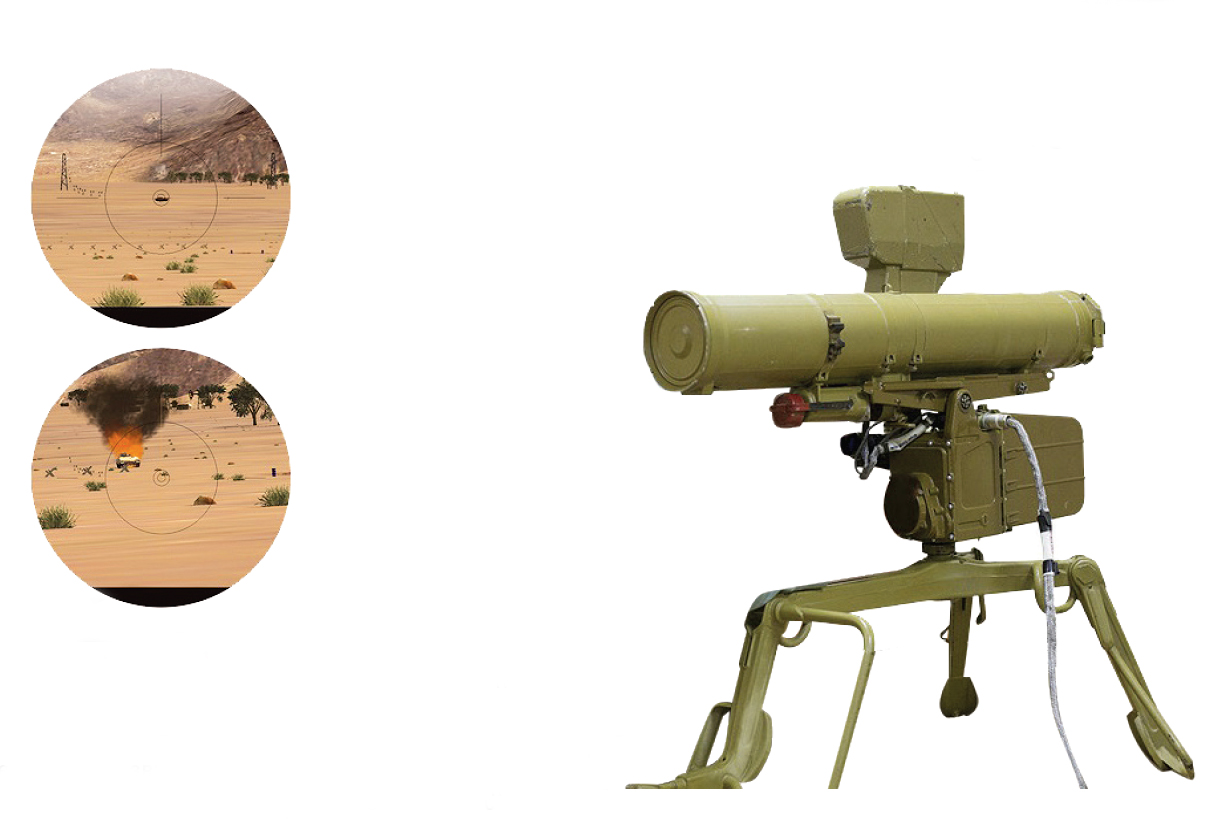

Тренажер имитирует действия оператора ПТРК при подготовке к стрельбе и выполнении пуска противотанковой управляемой ракеты (далее по тексту – ПТУР). Встроенный в прицел оператора монитор постоянно отображает имитируемую обстановку с изображением на ней мишеней, трассу ПТУР после пуска и соответствующие шкалы прицела.
Инструктор выбирает упражнение, устанавливает параметры упражнения, исходные данные и расположение целей. Инструктор может переключать монитор наблюдения в режим отображения поля зрения прицела 9Ш119М1.
Оператор постоянно ведет наблюдение за мишенной обстановкой, обнаруживает, идентифицирует цели, выполняет наведение ПТРК на цель и слежение за целью, ведет огонь и корректирует стрельбу с помощью органов управления прицела и пусковой установки.
Тренажер включает имитацию звуковой обстановки, аудиосистема модуля оператора обеспечивает звуковую имитацию пуска ПТУР.
Результаты стрельбы могут быть отпечатаны на входящем в состав тренажере принтере.
Все компоненты тренажера имеют жесткую и прочную конструкцию, система визуализации защищена от пыли и износа.
Тренажер может транспортироваться любым воздушным и наземным транспортом.
Учебные задачи
Тренажер обеспечивает подготовку оператора по решению следующих задач:
• Заряжание/разряжание пусковой установки учебной ракетой;
• Подготовка ПТРК к стрельбе;
• Обнаружение, распознавание и выбор наиболее важных целей;
• Определение дальности до цели глазомерно или с помощью шкалы прицела;
• Слежение за целью с помощью приводов вертикального и горизонтального наведения;
• Пуск ПТУР 9М113(М).
Варианты размещения аппаратуры тренажера:
• Модуль оператора и модуль инструктора размещаются стационарно в закрытом помещении;
• Модуль оператора и модуль инструктора размещаются стационарно в кондиционируемом аппаратном контейнере, оборудованном автономной системой электропитания или в КУНГе автомобиля;
• Модуль оператора размещается на открытом грунте (монтируется на автомобиле), а модуль инструктора размещается в специальном кондиционируемом аппаратном контейнере, оборудованном автономной системой электропитания.
Условия эксплуатации
Климатические условия:
Температура окружающего воздуха, 0C - от +10 до +25;
Относительная влажность при 35, 0C - до 80%.
Примечание:
Тренажер адаптирован для работы в условиях тропического климата.
Продолжительность работы:
Тренажер рассчитан на работу не менее 12-16 часов в день, время
непрерывной работы не более 8 часов.
Электропитание
Питание тренажера осуществляется от однофазной сети
переменного тока:
• напряжение, В - 220
• частота, Гц - 50
• потребляемая мощность, не более, кВт - 1,5
Стабилизатор напряжения - есть
Блок бесперебойного питания - есть
Время готовности тренажера к работе, не более, мин - 5
Минимальная площадь размещения, м 2 - 20
