Комплекс «Кираса-У» предназначен для поиска, обнаружения, измерения параметров сигналов излучающих радиотехнических средств (далее – РТС) воздушного и наземного базирования (радиолокаторов, систем передачи данных, постановщиков помех, навигационного и другого оборудования), местоопределения РТС разностно-дальномерным методом, индивидуального распознавания воздушных судов по сигналам их бортовых приемоответчиков IFF/SIF.
Состав комплекса:

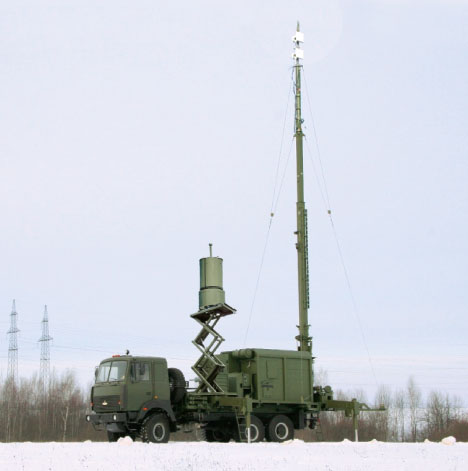

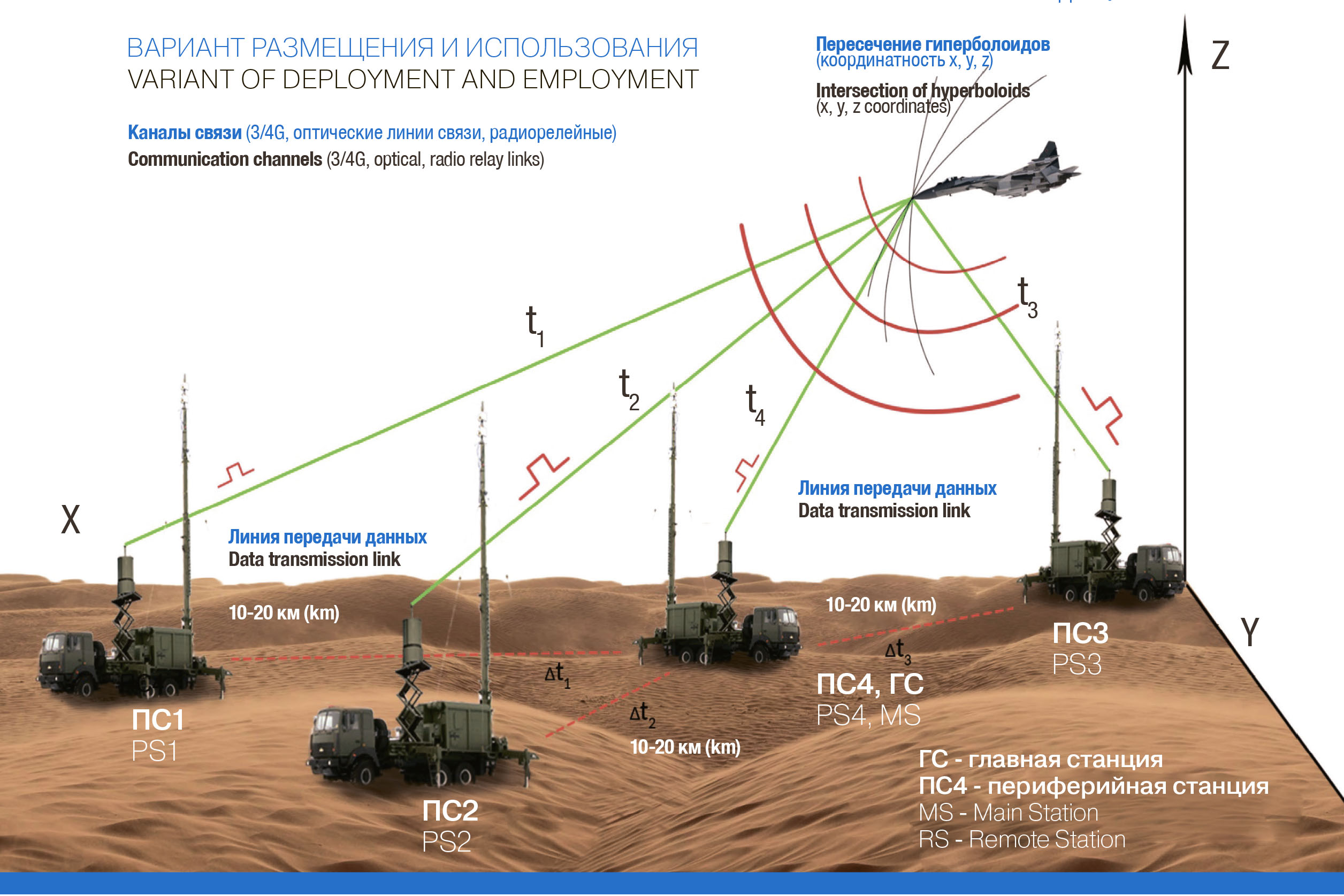

Четыре универсальных станции пассивной радиолокации, одна из которых (любая) выполняет роль главной станции комплекса. Остальные три станции – удаленные приемные пункты, вынесенные на расстояние 10-20 км от главной станции.
Тактико-технические характеристики
Диапазон частот, ГГц
|
0,05÷18
|
Максимальная дальность обнаружения сигналов радиоэлектронных средств воздушных объектов при полете воздушного объекта на высоте 10000 м, км
|
до 450
|
Темп обновления информации, не более, с
|
5 |
Зона радиоразведки по азимуту, град
|
0÷360
|
Полоса одновременного обзора, МГц
|
500; 50; 25; 10; 5
|
Чувствительность приемно-пеленгаторного тракта, не хуже, дБВт:
|
|
• в полосе 500 МГц при отношении сигнал/шум, не более 10 дБ
|
минус 120
|
• в полосе 50 МГц при отношении сигнал/шум, не более 10 дБ
|
минус 130
|
Динамический диапазон РПУ, не менее, дБ
|
70
|
Диапазон измерения временных параметров сигнала, мкс:
|
|
• длительность импульса
|
0,1÷999
|
• период повторения импульса
|
1÷99999
|
Метод пеленгования в угломерном канале станции
|
амплитудный
|
Инструментальная точность пеленгования (СКО) в угломерном канале, град
|
3 |
Метод местоопределения в комплексе
|
разностно-дальномерный и угломерный
|
Точность измерения времени прихода сигнала, не более, нс
|
20
|
Потенциальная точность определения азимутального направления в РДМ-канале, град
|
0,01
|
Количество сопровождаемых целей, не менее
|
200
|
Время свертывания/развертывания, мин
|
30
|
Максимальная потребляемая мощность станцией, не более, кВт
|
7
|
Рабочий температурный диапазон, °С
|
-35 – + 55
|
