Контрольно-диагностическая система «ВЕКТОР»

Для диагностики и ремонта цифровой, аналоговой и цифроаналоговой электронной аппаратуры специального назначения, средств связи, систем управления и аппаратуры, технология производства которой была по тем или иным причинам утеряна.

Эксплуатация: Применяется в ремонтных подразделениях и частях ВС РБ для организации автоматизированных рабочих мест функционального контроля и ремонта изделий радиоэлектроники произвольной степени сложности.

Производитель: ООО «Измерительные технологии», г. Минск, Республика Беларусь. Серийное производство.

Цель создания: Для автоматизации проверки и ремонта электронной аппаратуры, сокращения сроков и стоимости работ.

  • Решаемые задачи:

  • • Позволяет многократно ускорить диагностику аппаратуры, увеличить точность диагностики, понизить стоимость и повысить качество ремонта;

  • • Позволяет проводить оперативный ремонт и диагностику в сжатые сроки в местах дислокации;

  • • Позволяет быстро освоить диагностику и ремонт электронных изделий, ремонт которых ранее не производился;

  • • Позволяет проверять и ремонтировать изделия, на которые имеется неполная документация, либо таковая отсутствует.

  • Преимущества перед аналогами: Позволяет производить диагностику и ремонт силами персонала со средней квалификацией, диагностировать неисправности без включения напряжения питания, осваивать ремонт радиоэлектронной аппаратуры при отсутствии документации.

Коэффициент обнаружения неисправностей приближается к 100% при среднем времени разработки технологии ремонта 3 часа и среднем времени нахождения неисправности - 30 минут.

Тактико-технические характеристики

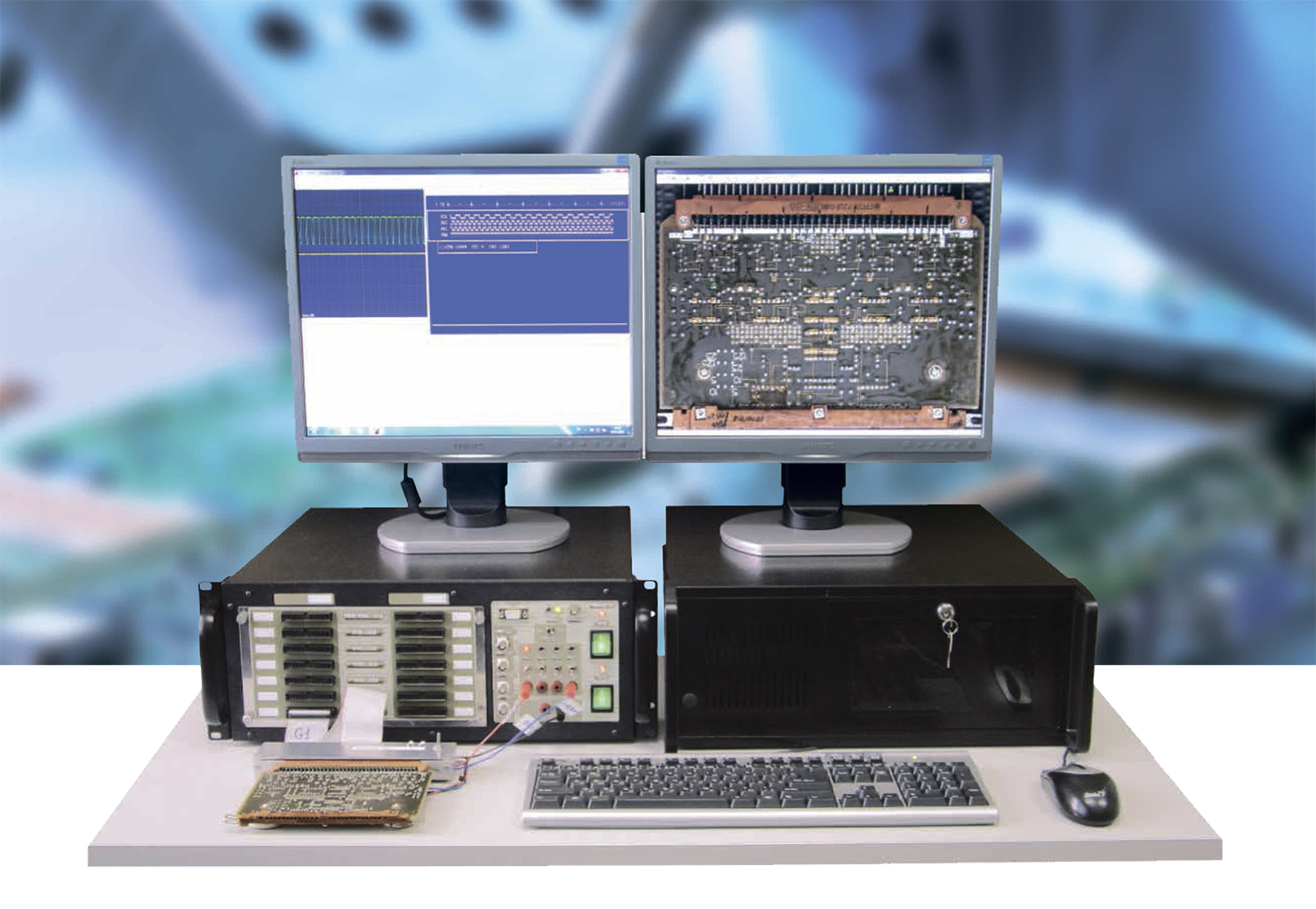

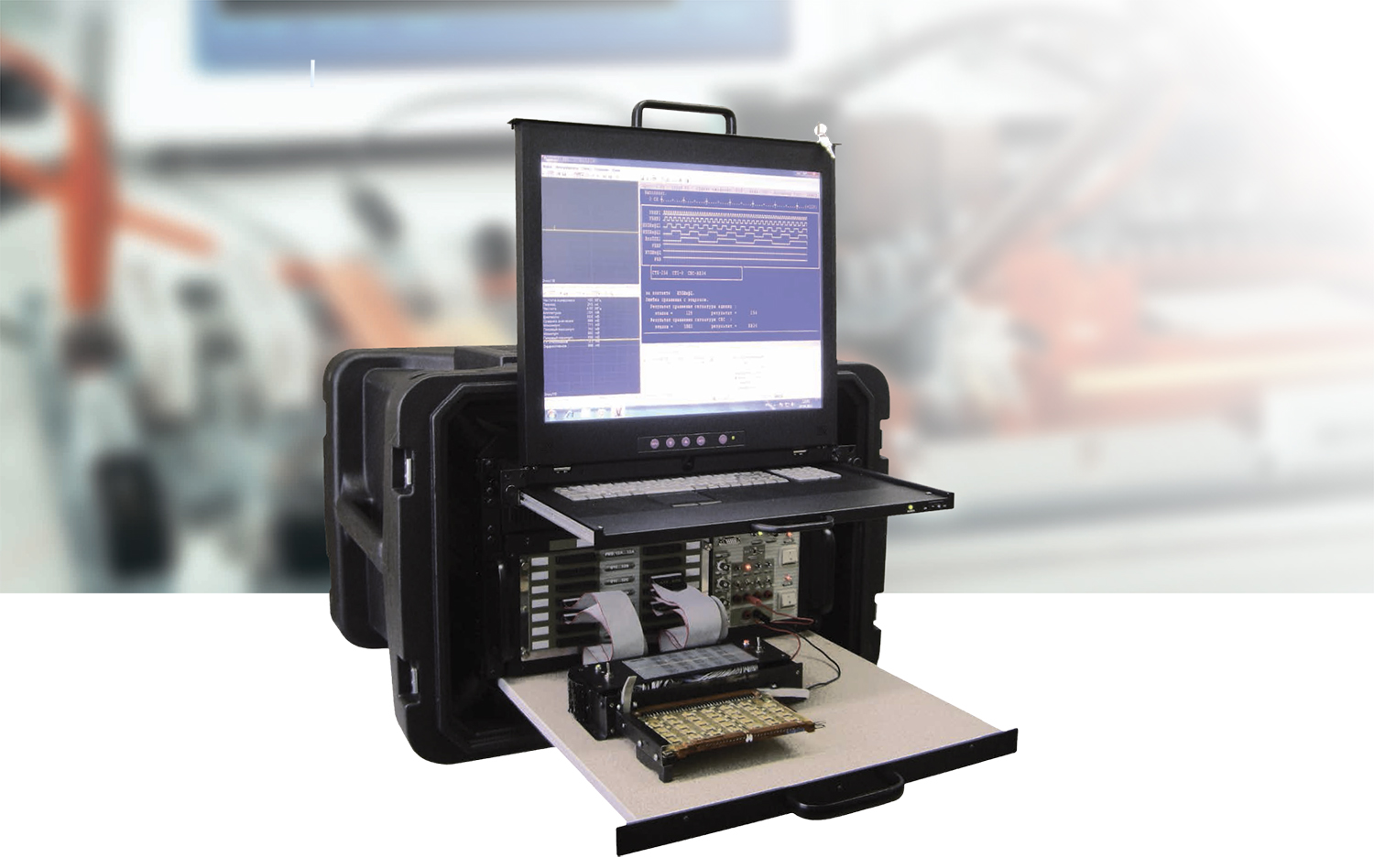

Вариант исполнения
стационарный или мобильный
Питание КДС
220В, 50±1Гц
Потребляемая мощность, ВА
до 1000
Тип каналов цифрового контроля
двунаправленные
Режим работы системы контроля:

 аппаратно-динамический

 программно-динамический

 комбинированный

Логический цифровой анализатор:

• число каналов формирования тестовых воздействий
224
• программируемый источник опорного напряжения, В
0…+5
• тип логики драйверов формирования тестовых воздействий для базового варианта комплектования изделия
TТЛ
Генератор сигналов произвольной формы:

• частота дискретизации, МГц
100
• максимальное число точек для восстановления формы сигнала
262 144
• максимальный уровень сигнала для нагрузки 50 Ом, В
±1,5
• максимальный уровень сигнала для нагрузки 10 Ком, В
±3,5
• диапазон частот
0 Гц, 0,01 Гц до 50 МГц
• форма сигнала
произвольная
Осциллографический анализатор:

• частота дискретизации, МГц, не менее
100
• разрядность АЦП, бит
10
• полоса пропускания аналогового тракта, МГц
150
• частота в режиме эквивалентной выборки, Гвыб/с
4
Локализатор неисправностей:

• уровни сигнала, В
±1; ±2; ±3; ±4; ±8

• частоты зондирующих импульсов

1,49; 2,98; 5,96; 11,9; 23,8; 47,7; 95,4; 191; 381; 763 Гц 1,53; 3,05; 6,10; 12,2; 24,4; 48,8; 97,7; 195; 391 кГц
