Тактико-технические характеристики
| РЕЖИМ ПЕРЕДАЧИ
|
|
| Виды излучения и приема
|
J3E (ВБ/НБ), H3E (ВБ/НБ), B7D, X9D, J3E, A1A, G1B, F1B, J7B, возможны изменения по запросу
|
| Управление:
|
|
| • местное
|
с передней панели
|
| • дистанционное
|
по стыку RS-232C, Ethernet, другие по запросу
|
| Промышленный КПД, %
|
25
|
| Электропитание
|
от сети 220 В, 50 Гц и модификация 24В DC
|
| Градации мощности, %
|
25, 50, 100
|
| Диапазон рабочих частот, МГц
|
1,5-30
|
| Номинальная выходная мощность, Вт
|
250
|
| Нелинейные искажения передающего тракта, не более, дБ
|
минус 36 РЕР
|
| Количество программируемых частот
|
1000
|
| Время перестройки по программным частотам, не более, мс
|
50
|
| Обеспечивается согласование с антеннами при КБВ АФУ, не менее
|
0,25
|
| Работоспособность на антеннах с любым КБВ
|
обеспечивается
|
| РЕЖИМ ПРИЕМА
|
|
| Диапазон рабочих частот, МГц
|
0,4-30
|
| Чувствительность при приеме сигналов, не хуже, мкВ:
|
|
| • в режиме J3E (при отношении сигнал/шум 10 дБ)
|
0,97
|
| • в режиме F1B
|
0,6
|
| Число программируемых частот
|
1000
|
| Потребление в режиме приема, не более, Вт
|
60
|
| Время срабатывания АРУ в режиме J3E:
|
|
| • при увеличении сигнала
|
3 мс
|
| • при уменьшении сигнала
|
2 с
|
| Динамический диапазон АРУ, не менее, дБ
|
90
|
| КОНСТРУКТИВНЫЕ ДАННЫЕ
|
|
| Антенно-согласующее устройство
|

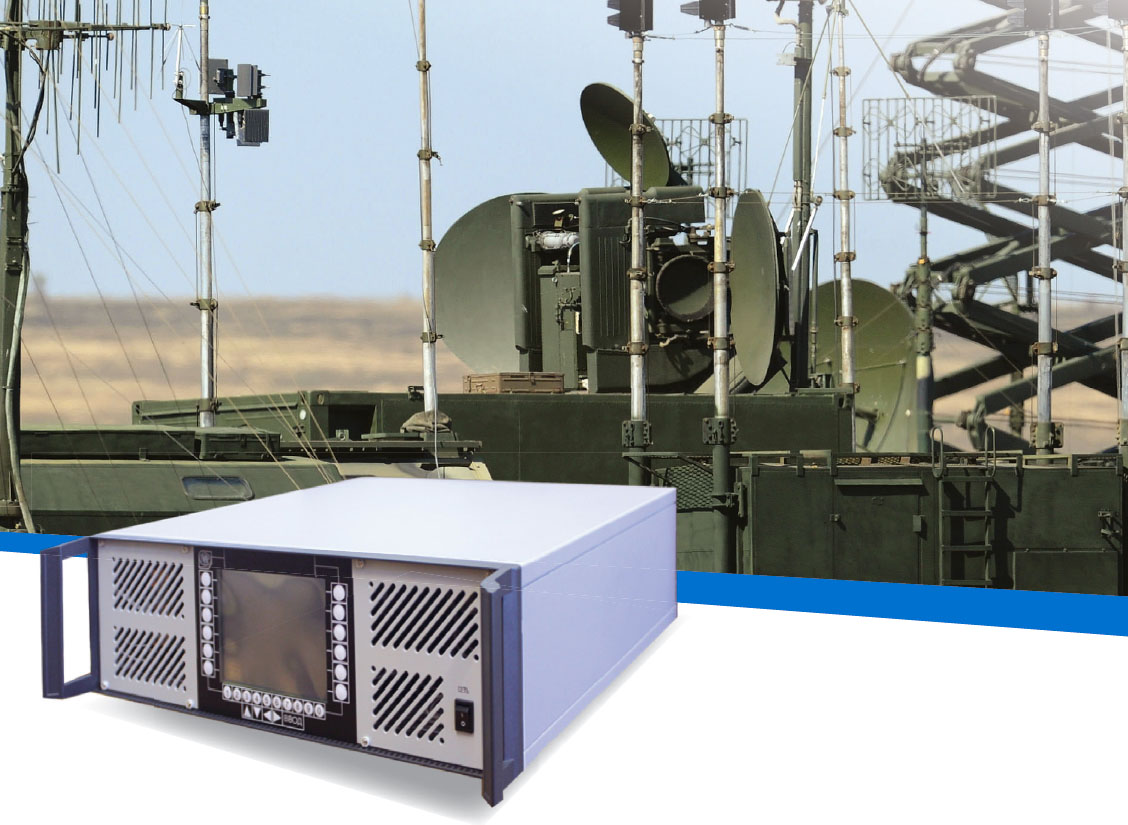

приемопередатчик выполнен в конструктиве «Евромеханика 19”»
выполнено в компактной версии автономного блока |
| Габаритные размеры приемопередатчика (ШхГхВ), мм
|
465х540х150
|
| Масса без АНСУ, не более, кг
|
16
|
