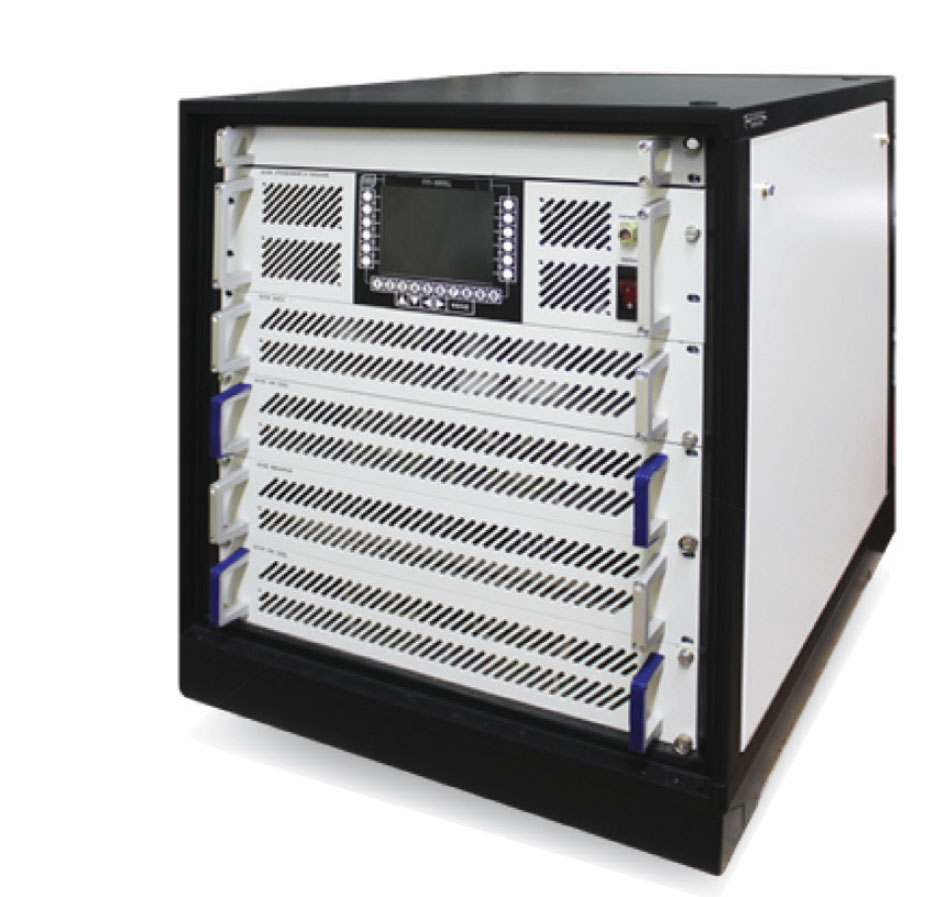

Тактико-технические характеристики
| Выходная мощность, Вт
|
1000
|
| Диапазон рабочих частот, МГц
|
1,5-30
|
| Сетка рабочих частот, Гц
|
10
|
| Стабильность частоты долговременная
|
±1х10-7
|
| Классы излучения
|
J3E (ВБ/НБ), H3E (ВБ/НБ), A1A, F1B, G1B, J7D, возможно изменение по запросу
|
| Полоса звуковых частот в режимах J3E, H3E, кГц
|
0,3-3,4; 0,35-2,7; 3,6- 6,74
|
| Сдвиги частот в режиме F1B, Гц
|
100, 125, 170, 200, 400, 500, 1000
|
| Уровень шумов на выходе передатчика при отстройке более ±10% не превышает, дБ/Гц:
|
|
| • в диапазоне 1,5…6 МГц
|
минус 175
|
| • в диапазоне 6…30 МГц
|
минус 180
|
| Уровень дискретных побочных спектральных составляющих не превышает, дБ
|
минус 100
|
| Подавление высших гармоник, не менее, дБ
|
70
|
| Подавление несущей в режиме J3E, не менее, дБ
|
40
|
| Неравномерность АЧХ однополосного тракта, не более, дБ
|
минус 3
|
| Нелинейные искажения, не более, дБ
|
минус 36 РЕР
|
| Количество программируемых частотных каналов
|
1000
|
| Время перестройки по программным частотам, не более, мс
|
50
|
| Время первичной настройки на программные частоты, не более, с
|
2
|
| Работоспособность на антенны с любым КБВ
|
обеспечивается
|
| Обеспечивается согласование с антеннами при КБВ АФУ, не менее
|
0,25
|
| Антенно-согласующее устройство
|
встроенное
|
| Промышленный КПД, %
|
35
|
| Электропитание от сети
|
220 В, 50 Гц
|
| Габаритные размеры, мм
|
553х619х655
|
| ДУ
|
Ethernet, RS, ИРПС - по запросу
|
| Конструктив «Евромеханика-19”»
|
|
