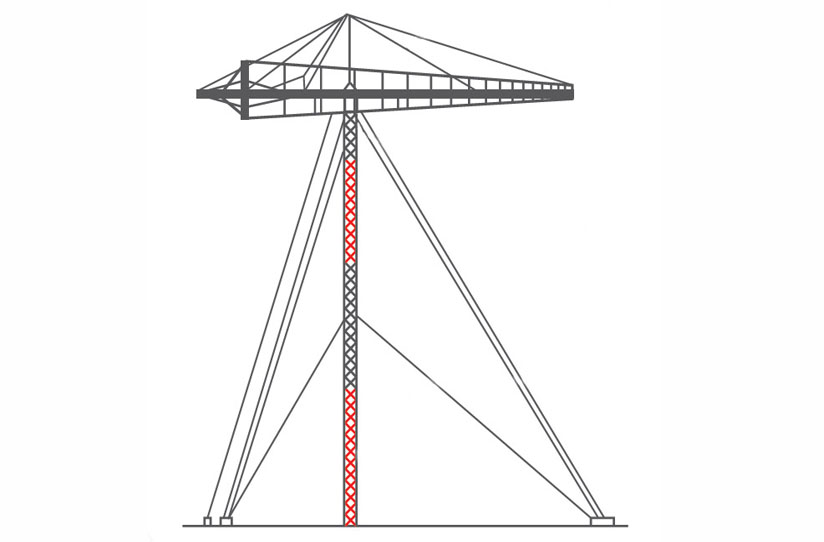

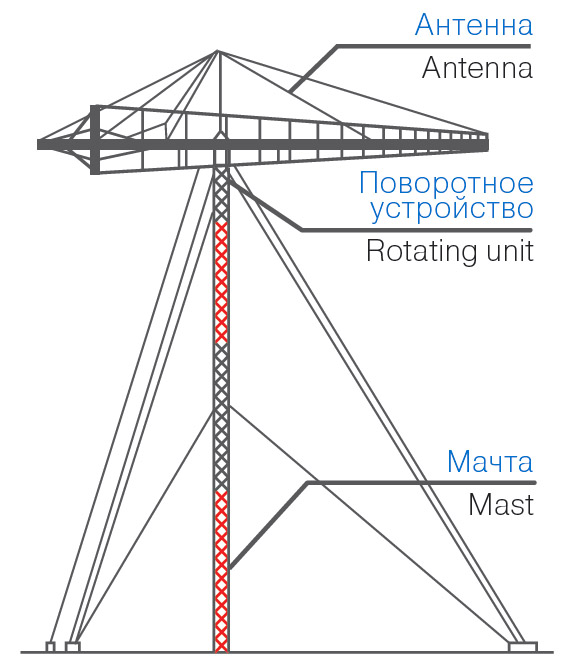

Поворотная приемо-передающая логопериодическая антенна предназначена для работы в составе полустационарных и стационарных радиопередающих центров, и комплексов КВ радиосвязи в системах всенаправленной магистральной связи, на трассах средней и большой дальности до 8000 км. Рассчитана на работу в различных климатических условиях вплоть до IV ветрового и IV гололедного районов.
Поворотная логопериодическая антенна занимает минимальную площадь при установке. Предусматривает возможность многократного развертывания, рассчитаны на срок службы не менее 8 лет.
Тактико-технические характеристики
Диапазон частот, МГц:
|
|
• прием
|
2-30
|
• передача
|
5-30; (3-30)*
|
Поляризация
|
линейная/горизонтальная
|
Входной импеданс, Ом
|
50
|
VSWR
|
≤ 2,2 в диапазоне 5-30 (3-30 МГц)
|
Максимальная входная мощность
|
1,25 кВт CW/3 кВт РЕР (5 кВт CW/7 кВт РЕР)*
|
Сектор обслуживания
|
0-360°
|
Коэффициент усиления (на мачте 15 м), дБи
|
6-12,5
|
Максимальная скорость ветра, км/ч
|
180 (без обледенения)
|
Разъем
|
N-вилка/CP (EIA 1 15/8”)
|
Среднее время безаварийной работы, ч
|
>100 000
|
Рабочий температурный диапазон, ° С
|
от - 40 до +50
|
Габариты антенны, м:
|
|
• высота мачты
|
5; 10; 15; 17,5; 25; 30
|
• длина
|
15
|
• ширина
|
16
|
• масса полотна антенны
|
298 кг
|
* В скобках приведены возможные значения для модификации антенны
|
