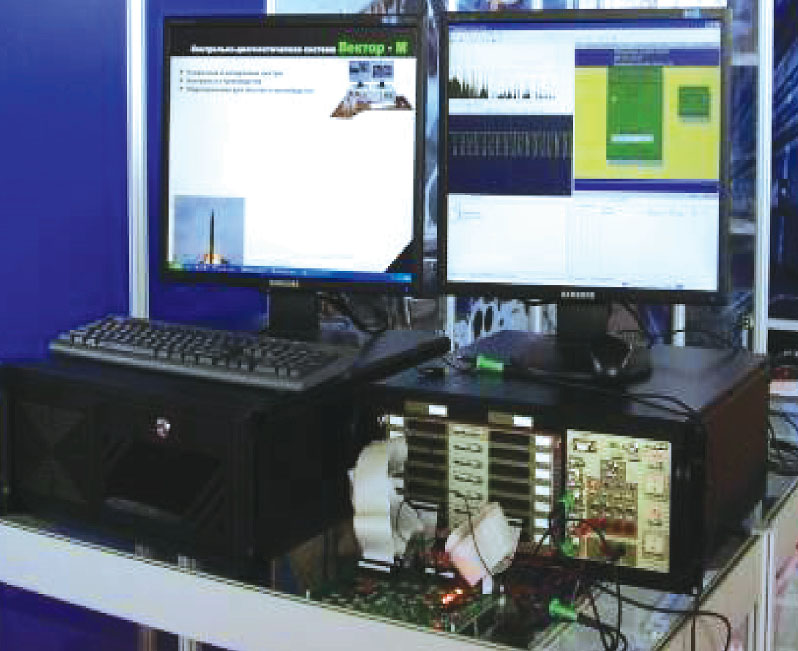

Предназначена:
Для диагностики и ремонта цифровой, аналоговой и цифроаналоговой электронной аппаратуры специального назначения, средств связи, систем управления и аппаратуры, технология производства которой была по тем или иным причинам утеряна.
Эксплуатация:
Применяется в ремонтных подразделениях и частях ВС РБ для организации автоматизированных рабочих мест функционального контроля и ремонта изделий радиоэлектроники произвольной степени сложности.
Производитель:
ООО «Измерительные технологии», г. Минск, Республика Беларусь. Серийное производство.
Цель создания:
Для автоматизации проверки и ремонта электронной аппаратуры, сокращения сроков и стоимости работ.
Решаемые задачи:
• Позволяет многократно ускорить диагностику аппаратуры, увеличить точность диагностики, понизить стоимость и повысить качество ремонта;
• Позволяет проводить оперативный ремонт и диагностику в сжатые сроки в местах дислокации;
• Позволяет быстро освоить диагностику и ремонт электронных изделий, ремонт которых ранее не производился;
• Позволяет проверять и ремонтировать изделия на которые имеется неполная документация, либо таковая отсутствует.
Преимущества перед аналогами:
Позволяет производить диагностику и ремонт силами персонала со средней квалификацией, диагностировать неисправности без включения напряжения питания, осваивать ремонт радиоэлектронной аппаратуры при отсутствии документации. Коэффициент обнаружения неисправностей приближается к 100% при среднем времени разработки технологии ремонта 3 часа и среднем времени нахождения неисправности - 30 минут.
Тактико-технические характеристики
Вариант исполнения
|
стационарный или мобильный
|
Питание КДС
|
220 В, 50±1 Гц
|
Потребляемая мощность, ВА
|
до 1000
|
Тип каналов цифрового контроля
|
двунаправленные
|
Режим работы системы контроля:
|
|
• аппаратно-динамический
|
|
• программно-динамический
|
|
• комбинированный
|
|
Логический цифровой анализатор:
|
|
• число каналов формирования тестовых воздействий
|
224
|
• программируемый источник опорного напряжения, В
|
0…+5
|
• тип логики драйверов формирования тестовых воздействий для базового варианта комплектования изделия
|
TТЛ
|
Генератор сигналов произвольной формы:
|
|
• частота дискретизации, МГц
|
100
|
• максимальное число точек для восстановления формы сигнала
|
262 144
|
• максимальный уровень сигнала для нагрузки 50О Oм, В
|
±1,5
|
• максимальный уровень сигнала для нагрузки 10 кОм, В
|
±3,5
|
• диапазон частот
|
0 Гц, 0,01 Гц до 50 МГц
|
• форма сигнала
|
произвольная
|
Осциллографический анализатор:
|
|
• частота дискретизации, не менее, МГц
|
100
|
• разрядность АЦП, бит
|
10
|
• полоса пропускания аналогового тракта, МГц
|
150
|
• частота в режиме эквивалентной выборки, Гвыб/с
|
4
|
Локализатор неисправностей:
|
|
• уровни сигнала, В
|
±1; ±2; ±3; ±4; ±8
|
• частоты зондирующих импульсов
|
1,49; 2,98; 5,96; 11,9; 23,8; 47,7; 95,4; 191; 381; 763 Гц; 1,53; 3,05; 6,10; 12,2; 24,4; 48,8; 97,7; 195; 391 кГц
|
