Бортовой навигационный комплекс «СТРЕЛА–1»

Данный комплекс предназначен для определения координат местоположения, скорости движения, курса и пространственной ориентации боевых машин (далее - БМ), а также для обеспечения временной синхронизации бортового оборудования и отображения данных на экране планшетного компьютера и выдача данных пользователю и вышестоящему командиру.

Также данный комплекс обеспечивает навигацию боевой машины при совершении марша, топопривязку и ориентирование боевой машины на позиции.

Боевой навигационный комплекс «Стрела-1» обеспечивает:
• Определение навигационных параметров БМ - широта, долгота, высота;
• Определение текущих значений угловой ориентации БМ – курс, крен, дифферент;
• Определение параметров движения БМ – пройденный путь и скорость;
• Топопривязку и ориентирование БМ на местности при отсутствии или преднамеренном подавлении сигналов спутников ГЛОНАСС/GPS;
• Синхронизацию работы бортовой аппаратуры БМ (формирования временных меток, привязанных к шкале единого времени UTC (RUS);
• Индикацию местоположения БМ на фоне цифровой карты;
• Определение и индикацию расчета марша:
• расстояние до стартовой позиции;
• курс на стартовую позицию и отклонение от заданного курса;
• расчетное время движения;
• ориентировочный расход топлива.
• Документирование результатов работы;
• Проведение автоматического самоконтроля исправности и выдача результатов на устройства отображения.

Тактико-технические характеристики

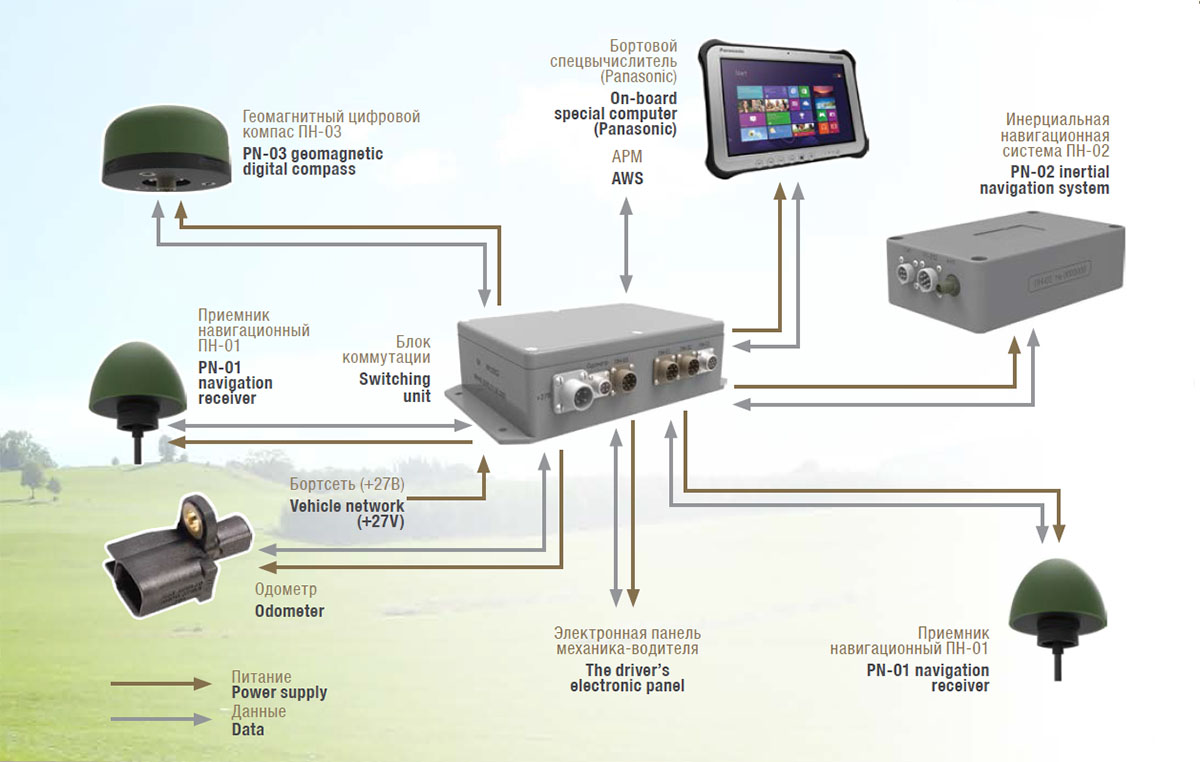

Бортовой навигационный комплекс «Стрела-1» состоит:


Система
Количество Тип
Приемник навигационный (ПН-01) ГЛОНАСС/GPS со встроенными антеннами (2 бортовых и 1 выносная для связи по радиоканалу)
ГЛОНАСС/GPS
3
ПН-01
Инерциальная навигационная система (ИНС)
ГЛОНАСС/GPS/ИНС
1 ПН-02
Геомагнитный датчик угловой ориентации
геомагнитное поле земли
1 ПН-03
Одометрический датчик пути
датчик пройденного  расстояния
1 ОД-01


Точностные характеристики бортового навигационного комплекса «Стрела-1»:

Параметр
Режим  СРНС/ИНС
Автономно
Координаты
СКО (σ)
СКО (σ)
Навигационные параметры
5 м (1σ)
3% от пройденного пути
Путевая скорость
0,1 м/с
5 м/с (5 мин после потери GPS/ГЛОНАСС)
Углы ориентации (крен, дифферент)
0,5...1,0°
1,0...1,5° (неограниченное время)
Курс (путевой угол)
0,9...1,5°
3° (10 мин после потери) GPS/ГЛОНАСС)
Метка времени, выдаваемая потребителям, по отношению к шкале времени UTC, н
± 100


Электропитание от бортовой сети с напряжением постоянного тока, В
 27
Потребляемая мощность, не более, Вт
40
Время готовности изделия к работе после его включения, не более, с
180
